Die Nervenbahnen des modernen Automobils

Leitende Funktion: Kabel, Stecker und Kontakte im PKW

Die Nervenbahnen des modernen Automobils: Leitende Funktion: Kabel, Stecker und Kontakte im PKW
Erstellt am 11. August 2017

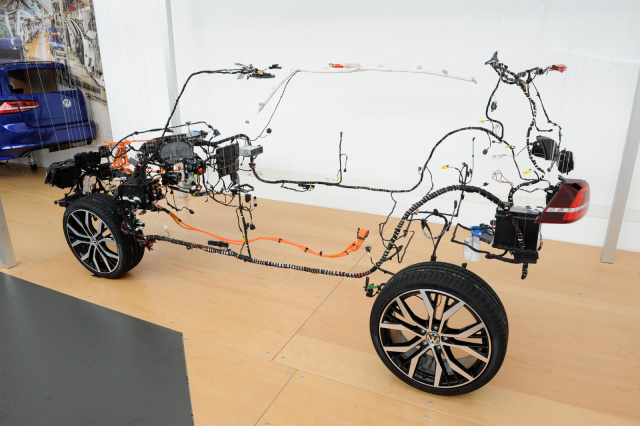

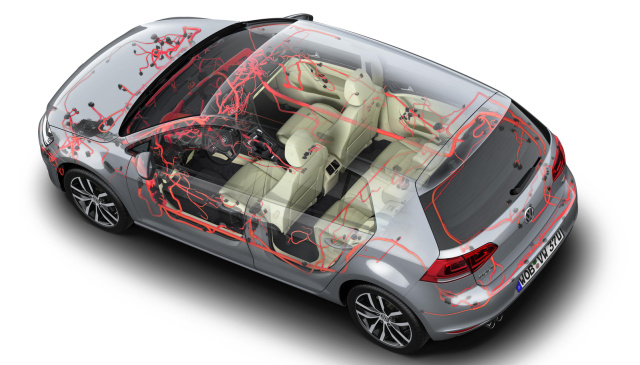

In einem Golf 1 wurden 1980 insgesamt 191 Leitungen mit einer Gesamtlänge von 214 Metern verbaut. Im aktuellen Golf sind es fast 1.000 verschiedene Leitungen. Inzwischen wird aber eher in Kilometern gemessen. Die Länge des Kabelnetzes eines durchschnittlich ausgestatteten Golf beträgt fast 1,6 Kilometer. Steuergeräte und Verteilungssysteme gelten als Hirn- und Nervensystem des modernen Automobils. Sie sind die Schaltzentralen und verwalten die verfügbare Energiemenge. Sie steuern den Stromkreislauf, der im Fahrzeug für jede Funktion benötigt wird.

Volkswagen stellt die Leitungsstränge kundenspezifisch her. Dabei werden für sämtliche Wünsche individuelle Leitungen gelegt und miteinander verbunden. Kein Kabel zu viel und kein Kabel zu wenig. Aus den Kennzahlen aller verwendeten Kabel, Stecker und Kontakte entsteht dann ein Code. Er repräsentiert den einmaligen Leitungsstrang und ein ebenso einmaliges Fahrzeug. Dabei gibt es Milliarden von Varianten – eine für jeden Polo, Golf oder Passat. Diese unglaublich hohe Anzahl ist allerdings nur aufgrund eines ausgeklügelten Entwicklungs- und Steuerungssystems beherrschbar.

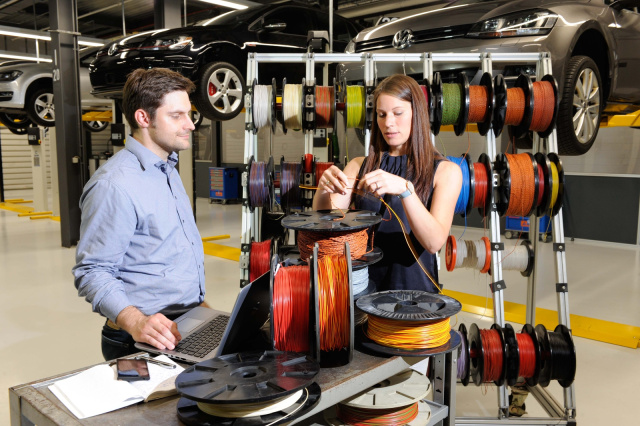

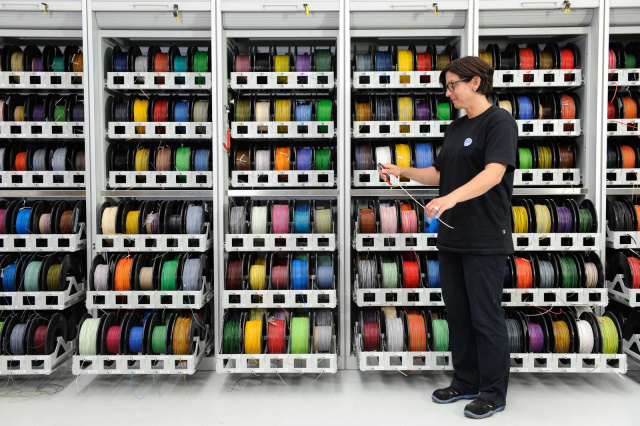

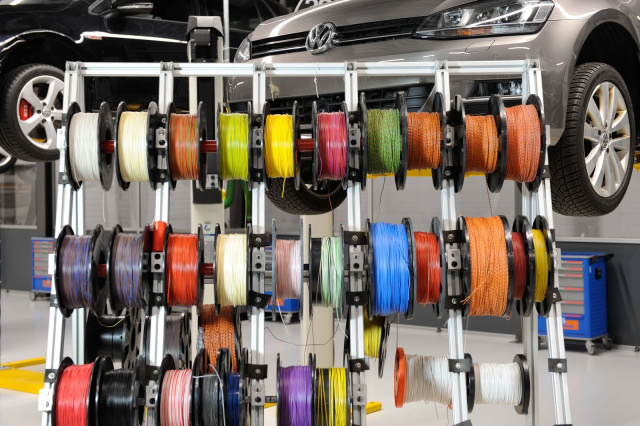

Leidenschaftliche VW-Ingenieure wie Melanie Sohnemann und Andreas Boy sind im Bereich der technischen Entwicklung für Leitungsnetze und entsprechenden Komponenten verantwortlich. Statt „Kabel“ sprechen die Spezialisten von „Meterware“. 1980 gab es in Deutschland für den Golf – je nach Ausstattung – rund 460 verschiedene Leitungssätze.

Heute wird nach der Bestellung eines Polo, Tiguan oder Touran der spezifische Kabelstrang produziert und direkt an die Fertigungslinie geliefert. Allein für den Golf sind – theoretisch - 425 Milliarden Varianten möglich. Und auf speziellen Wunsch und für die speziellen Bedürfnisse eines Kunden könnte eine dieser Varianten dann auch gebaut werden. Vielleicht nur dieses einzige Mal in der gesamten Modellgeschichte?

Leben mit dem Widerspruch: Weniger Gewicht, aber mehr Innovationen

Bis vor wenigen Jahren nahm das Gewicht der verbauten Leitungen stets zu. Inzwischen sorgen nachhaltige Materialien für leichtere Fahrzeuge und damit für niedrigeren Verbrauch. In Zeiten des technischen Wandels und vor dem Hintergrund Emissionen einzusparen, sind Leichtbau und Kraftstoffersparnis unabdingbar. Melanie Sohnemann, technische Entwicklerin in der Abteilung Bordnetze und Komponenten unterstreicht: „Wir wollen natürlich mit jedem neuen Modell mehr Innovationen zeigen. Dabei sehen wir immer noch unwahrscheinlich viel Potential, das Gewicht kontinuierlich weiter zu reduzieren.“

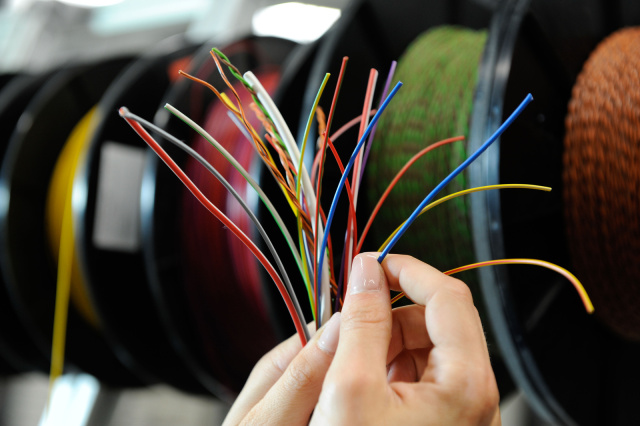

Beispielsweise wurde der Querschnitt der Signalleitungen in aktuellen Testfahrzeugen von 0,35 (Kupfer) auf 0,13 (Kupfer-Zinn) Quadratmillimeter verkleinert. Dazu kam eine neuartige Kupfer-Zinn-Legierung. Insgesamt brachten diese Maßnahmen eine Einsparung von rund einem halben Kilo.

Draußen Minus 40 Grad und drinnen 200 Grad plus

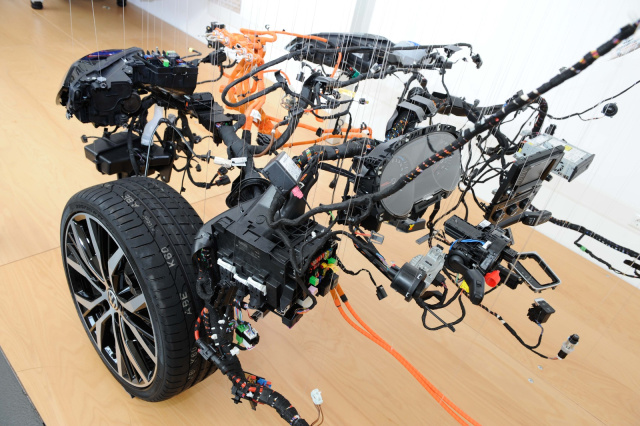

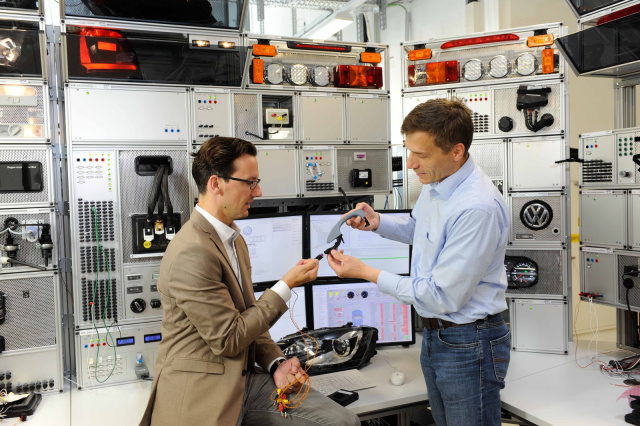

Umfangreiche Tests, drinnen im Klimalabor und draußen auf den Straßen, in heißen und kalten Ländern gehören zum Alltag. Produktionsbedingt gibt es zwar eine Trennung zwischen dem Kabelbaum im Motorraum und dem für den Innenraum. Nicht jedes Kabel muss also Temperaturen von weit über 200 Grad Celsius in der Nähe des Zylinderkopfes aushalten. Aber alle Kontakte müssen ihre Signale korrekt übermitteln.

Sowohl in der Hitze der Wüste, als auch im arktischen Winter. Allein diese Anforderung führt, je nach Einsatzort am Fahrzeug, zu verzinnten, versilberten oder auch vergoldeten Bauteilen. Der größte Feind der Entwickler ist jedoch das Wasser. Als ultimativer Extremtest wird ein Eimer Wasser in den Fußraum gekippt, um den Schneematsch des kanadischen Winters an den Schuhen der Insassen zu simulieren.

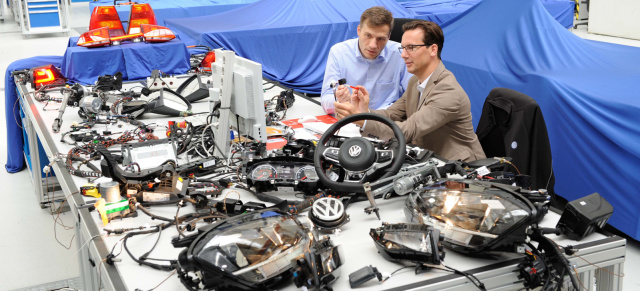

Neben der permanent angestrebten Gewichts- und Kostenreduzierung ist auch der Raum für den Einbau der Kabel begrenzt. Im Extremfall muss sogar das Design eines neuen Modells der Funktion der vor Ort notwendigen Kabel folgen. Auch das autonome Fahren wirft seine Schatten voraus. Andreas Boy, aus dem Bereich der Bordnetzverlegung, berichtet: „Die Fertigung und Verlegung der Kabelstränge muss hohen Ansprüchen genügen.

Zu diesem Anspruch kommen dann bei den selbstfahrenden Autos ein noch ein Aspekt dazu: Doppelt vorhandene Systeme würden eine deutlich höhere Zuverlässigkeit bieten, zur Sicherheit der Menschen, innerhalb und außerhalb des Fahrzeuges. Wir werden also in Zukunft auf engstem Raum noch mal deutlich mehr Leitungen als heute schon unterbringen müssen.“
